Elektro-Installation in Holzfaser und Polystyrol:

Für jedes Dämmmaterial die richtige Dose

Die Wärmedämmung eines Gebäudes kann mit verschiedenen Materialien ausgeführt werden. Während hier bisher vor allem synthetische Dämmstoffe – auch als Styropor bekannt – zum Einsatz kamen, wird aus Nachhaltigkeitsgründen immer mehr auf Holzfaserdämmung gesetzt. Für die Elektro-Installation in der Dämmebene sind konventionelle Unterputz- oder Hohlwanddosen nicht geeignet. Hier sind vielmehr Lösungen gefragt, die speziell auf das jeweilige Dämmmaterial abgestimmt sind. Mit ECON^® Iso+ und ECON^® Styro55 bietet der Hersteller von Elektro-Installationsmaterial KAISER dem Handwerk Geräte-Verbindungsdosen für eine einfache, schnelle und sichere Installation in allen Dämmsystemen.

Gebäude-Dämmungen werden aus unterschiedlichen Materialien hergestellt: Die geschäumten Polystyrol-Dämmstoffe wie EPS und XPS sind synthetische Stoffe, während Holzfasern zu den natürlichen Materialien zählen. Holzfaser-Dämmplatten werden in den letzten Jahren vermehrt verwendet, da sie die ökologische Alternative zu Polystyrol sind, das aus Erdöl hergestellt wird und durch zugesetztes Flammschutzmittel schwer recycelbar ist. Neben Dach-, Decken- und Bodendämmungen kommt Holzfaser daher immer öfter bei Außen- und Innenwänden sowie als Putzträger bei Wärmedämm-Verbundsystemen (WDVS) zum Einsatz.

Geräte-Verbindungsdose für Holzfaser-Dämmstoffe

Für die Elektro-Installation in der Dämmebene der Holzfaserplatten hat KAISER mit der Geräte-Verbindungsdose ECON^® Iso+ eine praxisgerechte Lösung entwickelt, die eine einfache, schnelle und sichere Montage ermöglicht. Die auf dem Markt bisher einzigartige Dose ist bereits kurz nach ihrer Einführung von unabhängigen Jurys mit insgesamt drei Auszeichnungen bedacht worden.

Im Gegensatz zu den WDVS aus geschäumten Dämmstoffen stellt die Holzfaser mit ihrer hohen Rohdichte besondere Anforderungen an eine beanspruchbare Befestigung. Dazu verfügt die ECON^® Iso+ über vier speziell für druckfeste Wärmedämm- und Putzträgerplatten ab 60 mm Stärke entwickelte Schwenkschneiden, die sich durch ihre optimierte Geometrie in die Holzfasern einschneiden und dort fest verankern. Aufgrund ihrer versetzten Anordnung auf zwei Ebenen bieten sie der Dose auch bei nachträglicher Installation sicheren Halt und stellen die vorgeschriebenen Auszugskräfte sicher. Das mitgelieferte Setzwerkzeug gestattet dem Fachhandwerk eine schnelle Montage bei geringstem Kraftaufwand.

Luftdicht und wärmebrückenfrei durch ECON®-Technik

Für die luftdichte und wärmebrückenfreie Elektro-Installation in der Dämmebene ist die Geräte-Verbindungsdose mit der bewährten ECON^®-Technik ausgestattet. Dabei garantiert eine elastische Membran durch sicheres Umschließen von Leitung oder Rohr die nach EnEV geforderte Luftdichtheit gemäß DIN 18015-5 und verhindert ungewollte Wärmeverluste über die Gebäudehülle.

Soll die Dose in bereits verputzte Dämmplatten eingebaut werden, steht ein Montagerahmen zur Verfügung, der als Anschlag dient und ein zu tiefes Setzen der Dose vor allem in Dämmplatten mit geringerer Rohdichte verhindert. Seine Form ist so ausgelegt, dass auch Mehrfachkombinationen einfach zu erstellen sind.

Sicher verankert in Polystyrol

Bei der Installation von Einbaugeräten wie Steckdosen und Schalter in EPS- oder XPS-Dämmungen kann der Fachhandwerker auf die speziell für dieses Material ausgelegte Geräte-Verbindungsdose ECON^® Styro55 zurückgreifen. Auch ein nachträglicher Einbau in gedämmte Fassaden ist möglich. Um einen sicheren Halt zu gewährleisten, erfolgt die Montage nach dem Verputzen.

Die Dose ist mit wenigen Handgriffen gesetzt und fixiert. Mit Hilfe eines speziellen, als Zubehör erhältlichen Hartmetall-Fräsers wird in Verbindung mit der Zentrierhilfe Ø 68 mm eine passgenaue Installationsöffnung in der Dämmung ohne Beschädigung der vorhandenen Leitung erstellt und die Dose eingesetzt. Auch hier sorgt ein Setzwerkzeug für einfaches Ausschwenken der vier integrierten Schwenkschneiden, die die Geräte-Verbindungsdose fest im Polystyrol verankern. Die Leitung für den Geräteanschluss wird vor dem Einsetzen durch die dauerelastische, winddichte und werkzeuglos zu öffnende ECON^®-Membran geführt. Eine umlaufende Dichtlippe am Dosenboden verhindert das Eindringen von Feuchtigkeit und dichtet die Montagestelle dauerhaft ab.

Farbliche Unterscheidung

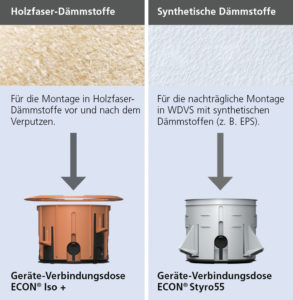

Beide Geräte-Verbindungsdosen sind speziell auf das jeweilige Dämmmaterial ausgelegt und dürfen nur in dieses installiert werden. Damit es auf der Baustelle oder im Lager nicht zu Verwechslungen kommt, hat KAISER anwenderfreundlich der ECON^® Iso+ eine rot-braune Farbe gegeben, die optisch an den Werkstoff Holzfasern angelehnt ist. Demgegenüber ist die ECON^® Styro55 in Elektro-Grau gehalten, das auf synthetisches Material hinweist. Auch über die Dosentiefe kann auf den jeweiligen Einsatzbereich geschlossen werden: Mit einer Tiefe von 60 mm ist die Styro55 für Dämmstärken ab 80 mm konzipiert, während die Iso+ mit 55 mm Tiefe schon in Holzfaser-Dämmplatten >60 mm Stärke montiert werden kann. Zudem bietet sie vier Rohreinführungen bis M20 und vier Einführungen für Mantelleitungen bis Ø 11,5 mm, was die Installation mehrerer Geräte vereinfacht. Die ECON^® Styro55 verfügt über zwei Leitungseinführungen bis 15 mm Durchmesser.

Nicht nur für jeden Dämmstoff, sondern auch für spezielle Installationsfälle bietet das Programm von KAISER praxisorientierte Lösungen: Sollte beispielsweise die Elektro-Installation vor dem Aufbringen der Dämmung erfolgen, so können System-Geräteträger mit Multi-Geräte-Einsatz, Universal-Geräteträger, Einbaugehäuse ThermoX^® Iso+ für LED-Leuchten und Einbaugeräte sowie Teleskop-Gerätedosen zum Einsatz im WDVS kommen. Abgerundet werden die Systeme durch besondere Dosen für die Installation in Innendämmungen. Über die KAISER-Homepage lassen sich zu allen Produkten Planungsdaten wie Ausschreibungstexte oder BIM-Daten abrufen. Auf dem YouTube-Kanal des Herstellers stehen zudem Produkt-Animationen bereit.

Weitere Informationen unter: www.kaiser-elektro.de

Bildquelle: KAISER GmbH & Co. KG
